第一章：概述
風正致遠智能糧庫整體解決方案基于最新工業物聯網“云”+“邊”+“端”的設計理念設計，“云”即智能糧庫綜合管理平臺；“邊”指具有邊緣計算能力的智能糧庫綜合控制柜；“端”指的是智能終端設備（風機、風窗、執行機構以及智能物聯網設備），三者通過物聯網技術、網絡技術、通訊技術結合實現完整的倉庫作業業務。本文主要介紹新一代邊緣計算控制柜。
柜體采用厚度 2mm 304 不銹鋼制作，內置邊緣計算網關，支持TCP/IP 協議進行數據傳輸，具備統一JSON報文格式上傳數據。室外安裝，防水設計，頂端配置防雨罩，內外雙門設計，外門防腐蝕處理。柜內包含主控制器、顯示器、輔助控制器、弱電控制部分和強電控制部分。
控制柜具有一定的計算處理能力，向下能夠?qū)崿F(xiàn)對終端設備的統一管理和智能化控制，向上可以對接云平臺。在實際應用中，云平臺并不直接面對終端設備，通過控制柜來實現對終端設備的控制，這樣可以保證系統的穩定性。同時，控制柜也可以脫機實現本地智能化控制，即不依賴平臺，就可以實現智能通風、智能氣調、智能溫控等功能。控制柜將會對糧倉的所有設備全部接入，向平臺提供設備的統一控制接口。
控制功能主頁：
功能參數:
1、本地智能：可離線實現糧情檢測、分析，智能通風，智能氣調，智能溫控，環流熏蒸等功能。
2、權限控制：控制柜有嚴格的權限管理功能，所有操作都有對應的權限控制，鎖屏密碼，操作控制密碼，配置密碼等相結合，共同組建完善的權限機制。
3、斷點續傳：邊緣計算控制柜可離線操作，采集糧溫?cái)?shù)據，當平臺維護或者網絡故障造成控制柜離線時，可以通過控制柜獨立操作。數據和歷史記錄全部存儲于控制柜中，當平臺或網絡恢復正常，控制柜登錄平臺后會自動補傳數據，避免數據丟失。
4、運行狀態監測：實時監測運行狀態，如進程數量、CPU使用率、內存使用率、磁盤空間等信息。系統異常時發出警告，及時維護。
5、遠程維護：邊緣計算控制柜支持遠程維護、遠程配置、空中升級等功能。當控制柜需要更改配置或者固件需要更新時，可以通過運維平臺集中遠程完成，提高效率，減少維護成本。
6、多平臺連接：控制柜可同時接入5個管理平臺，可以同時接入5個不同協議的管理平臺，多平臺共同管理，增加系統整體穩定性。
7、模式切換：支持本地和遠程兩種工作模式，支持本地遠程模式自動切換。
8、倉房狀態管理：支持倉庫狀態管理，實現熏蒸狀態、溫控狀態、氣調狀態與通風設備操作互鎖，避免造成安全事故和資源損耗。
9、協議擴展：支持靈活的協議接口配置功能，可接入第三方任意傳感器以及外設協議，便于老舊設備利舊使用，節約成本；
10、倉內視頻：可實時查看倉內視頻，支持16路視頻解碼顯示和存儲；
技術參數:
1、處理器：采用國產海思雙核處理器；
2、屏幕：15寸防眩目觸摸屏，支持360°旋轉；
3、硬盤接口：支持2路SATA2.0接口；
4、開關量：支持大于1000路光電隔離輸入，支持大于1000路光電隔離輸出；
5、接口：支持1路RS232，5路RS485，3路USB；
6、視頻：支持16路1080P視頻或4路4K視頻接入；支持1個HDMI 2.0 超高清輸出接口，最大輸出3840 x2160@60fps；
7、網絡：支持2路10M/100M/1000M自適應網口；支持GPRS/3G/4G/5G/NB-IOT/WIFI；
8、存儲：支持128G TF卡和硬盤擴展；
9、協議：支持TCP / IP / UDP / HTTP / RTSP / RTMP / MQTT / FTP / SSH / TELNET / MODBUS /電總協議等以及私有的自定義協議；
10、報文加密：支持RSA/RES128/自定義密鑰加密。
第二章：糧情檢測
糧情測控是對糧堆里的內的溫度、倉內溫濕度、倉外溫濕度的采集、統計、存儲、對比等。控制柜可以通過RS232、RS485以太網等多種方式對接糧情分機，實現對糧情數據的采集、展示與上傳，糧情數據可以同時上傳至多個平臺。
控制柜也可以對接倉內、外溫濕度，可以直接采集。控制柜可以實現定時采集糧溫與倉內外溫濕。
網絡拓?fù)鋱D：
實現功能：
1、糧情測控功能界面，主要是實現對糧溫、倉溫倉濕、外溫外濕的采集、存儲與展示，同時可以和歷史批次數據對比，并將結果直觀地顯示在三維圖上。同時支持平房倉和圓筒倉的數據采集與展示。
2、數據統計：最上面的區域展示的是糧溫的整體統計結果、當前層的統計結果、倉溫濕、倉外溫濕。
3、數據展示：中間的糧溫展示，可以按層顯示、列顯示、行顯示。最高溫用紅色標注并閃爍，最低溫用藍色標注并閃爍，這樣比較直觀地看出異常溫度點的位置。
4、可以選擇歷史批次數據，與當前批次進行對比，并將比較結果顯示在三維圖上。
5、趨勢分析：趨勢分析是對最近一周或者一個月的數據進行曲線展示。
第三章：氣體檢測
氣體檢測實現對當前倉內的氣體濃度進行實時濃度監測，可實現對倉房氧氣、磷化氫、二氧化碳濃度的檢測。
網絡拓?fù)鋱D：
實現功能：
1、氣體采集：氣體采集可以為整體采集和選擇采集，選擇采集是選擇需要采集的測試點號。
2、數據展示：最上面的區域是整體的氣體信息統計展示。
3、單點數據顯示：直接用手點擊中間的點為圖標，即可在下面顯示對應檢測點的氣體濃度。
4、趨勢分析：趨勢分析是對最近一周或者一個月的氣體數據進行走勢分析。
第四章：蟲害檢測
蟲害檢測利用害蟲的趨光性等特性吸引害蟲進入害蟲誘捕器內，再通過抽取方式，把害蟲抽取到測蟲瓶中進行檢測、識別，控制柜通過RS485與測蟲模塊進行通信，獲取蟲害的檢測數據，然后將數據展示、存儲并上傳給平臺。
實現功能：
1、采集檢測：可以進行整體采集和選擇采集，選擇采集是選擇需要采集的測試點號。
2、數據展示：最上面的區域是整體的蟲害信息顯示，“檢測結果”是對整體的分析，是否有蟲。后面三個區域是對蟲數量最多的三個檢測點號的顯示，這個比較直觀地看出來那里蟲最多。
3、單點數據顯示：直接用手點擊中間的點為圖標，即可在下面顯示對應檢測點的蟲害數據。
第五章：智能通風
智能通風可實現糧庫通風操作的智能化管理。在通風控制界面， 可以對倉庫的通風窗、通風口、風機等設備的手動操作，也可以在配置通風模式動作，以實現自動、批量控制。也可以根據倉、內外溫度來自動判斷是否需要進行通風。
控制柜同時也支持?jǐn)U展分控柜，對于比較大的倉，為了方便本地操作控制，可以使用分控柜分開控制設備。
網絡拓?fù)鋱D：
實現功能：
1、控制柜上可以對單個設備操作，也支持批量操作、自定義通風方案操作。
2、支持遠程手動模式自動切換；
3、支持遠程設備批量執行；
4、支持遠程通風方案控制；
5、通風模式: 主要有以下幾種：排積熱通風、自然通風、保水降溫通風、除濕通風等；
6、支持通風口、通風窗可拖拽配置，背景圖片自主更改，簡單易用。
自動通風配置：

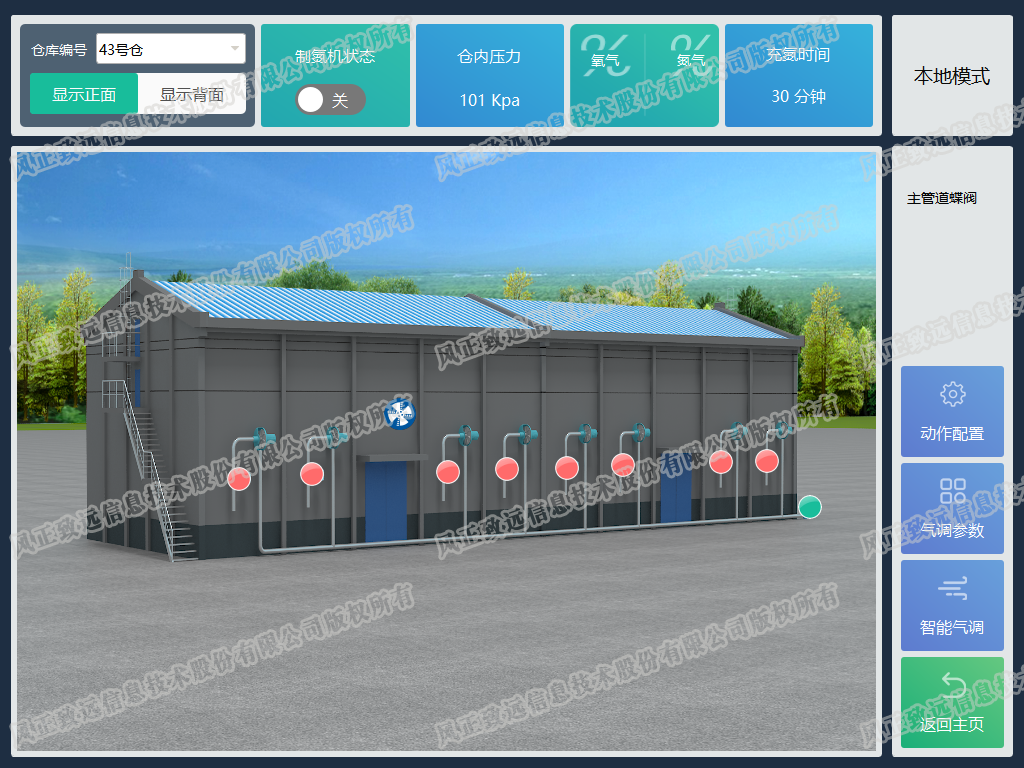

第六章：智能氣調
控制柜可以實現制氮機控制，氣調蝶閥控制，環流風機控制；并且能夠?qū)崿F(xiàn)氣調方案動作配置，以實現脫機離線執行氣調方案與過程、動作。平臺也可以通過控制柜來實現對氣調設備的控制。
網絡拓?fù)鋱D：
實現功能：
1、控制柜上支持手動氣調、自動氣調、智能氣調，可以脫機離線完成整個氣調功能。
2、可以配置氣調各個環節的參數與動作，針對氣調作業的各個環節制定氣調方案如：充氮、內環流、強力排空、自然排氣等，并一鍵啟動或者關閉當前方案。
3、智能氣調：支持配置目標氣壓值、目標氮?dú)鉂舛鹊葏?shù)，控制柜根據這些參數可以自動完成智能氣調。
4、可以在控制柜上直接控制制氮機，并實時查看制氮機的運行狀態。
5、控制柜同時也給平臺提供了控制接口，平臺通過控制柜也可以進行氣調控制，包括智能氣調的方案執行。
第七章：環流熏蒸
在控制柜上，環流熏蒸時，控制柜會進入熏蒸狀態，禁用一切通風設備操作命令與操作，以免造成毒氣泄漏事故。在控制柜上開始與結束熏蒸狀態時，都要輸入管理員控制密碼，這個狀態不允許隨便修改。
實現功能：
1、在熏蒸過程中，會定時檢測磷化氫的濃度，以查看是濃度否達到要求。
2、開始熏蒸與結束熏蒸，是改變控制柜的狀態，需要驗證密碼后才能執行。
3、熏蒸的狀態也可以通過平臺同步，平臺那邊同步也需要密碼驗證。
4、動作配置：用于配置熏蒸開始時，打開與關閉的電磁閥。
第八章：內環流溫控
控制柜智能溫控功能主要是對空調的控制，可以配置倉內溫差值條件，根據倉內、外溫度來實現智能溫控。配合內環流設備，實現倉庫內環流降溫功能。
實現功能：
1、控制柜通過RS485接口與空調連接，實現空調控制。
2、可以在控制柜界面上設定空調目標溫度值，啟動空調降溫，控制柜會定時檢測糧溫、倉溫，當糧溫與倉溫達到預定值達到目標值后自動關閉空調。
3、可以向上給平臺提供控制接口，平臺通過控制柜，可以實現遠程控制空調，遠程智能溫控等功能。
4、可以實現內環流控溫功能。
第九章：照明管理
控制柜支持通過智能終端控制器對照明燈接入管理，實現遠程操控。
實現功能：
1、控制柜智能照明功能，是對倉庫照明燈進行統一管控，并且控制柜向平臺提供統一控制接口，實現照明燈的遠程控制。
第十章：門禁管理
控制柜門禁管理功能，通過智能終端控制器，接入門禁控制，可以實現門禁的手動控制。控制柜對接入的門禁做統一管理，給平臺提供控制接口，從而在平臺實現遠程控制。
網絡拓?fù)洌?/strong>
實現功能：
1、門禁管理界面上可以直接手動控制門禁的開關，為了保證倉庫的安全，在界面上開門需要輸入控制密碼。
2、申請臨時開門，生成臨時密碼，開門后就失效。
3、在控制柜上開門的事件會被記錄下來，并上報給平臺。
第十一章：視頻管理
控制柜主處理器支持視頻硬件編解碼，可以接入網絡攝像機，可以在控制柜上直接查看倉內、倉外視頻。
實現功能：
1、控制柜可以接入最多16路高清網絡攝像機，在控制柜可以直接查看倉內、外視頻。
2、通過查看倉內視頻，可以很方便了解倉內的情況，在控制柜操作倉庫背面設備時，通過查看倉背面的攝像機視頻，可以看到設備的開啟情況。
3、支持云臺操作，支持縮放。
第十二章：能耗管理
控制柜可以支持對倉內電表的接入，并對電表的數據進行定時采集，實現對倉庫用電的統計。
實現功能：
1、控制柜能耗管理功能，通過RS485接口對接倉內的電表，定時讀取電表的電能數據，進行統計、存儲、上報。為用戶提供科學管理的依據。
